 流量?jì)x表 >> 塑料管轉子流量計 >> LZB/S塑料管轉子流量計

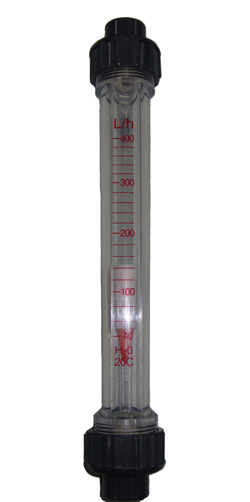

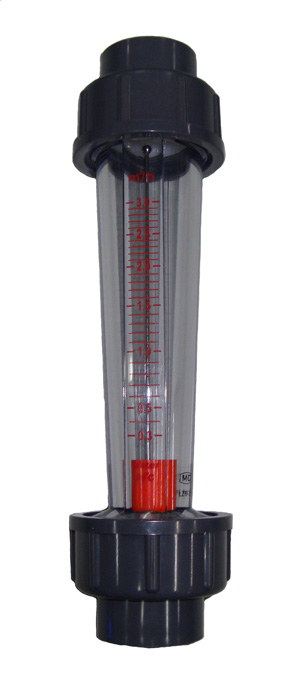

  產品名稱:LZB/S塑料管轉子流量計 產品型號:SL-LZB/S塑料管轉子流量計

   產 品 說 明
一、概述
   LZB/S塑料管轉子流量計錐管等主部件均由AS、ABS塑料制成,有較好的耐腐性能,產品還具有結構合理、體積小、重量輕、錐管不易破碎等特點,塑料管轉子流量計可廣泛應用于化工、環保、食品等工業部門。
二、原理與結構
    塑料管轉子流量計的主要測量元件為一根小端向下,大端向上垂直安裝的錐形塑料管及其在內可以上下移動的浮子。當流體自下而上流經錐形塑料管時,在浮子上下之間產生壓差,浮子在此差壓作用下上升。當使浮子上升的力與浮子所受的重力,浮力及粘性力三的合力相等時,浮子處于平衡位置。因此,流經流量計的流體流量與浮子上升高度,即與流量計的流通面積之間存在著一定的比例關系,浮子的位置高度可作為流量量度。
三、安裝
  〔1〕安裝前,應把儀表內的泡沫支撐物用工具尖嘴鉗輕輕把它取出,然后重新把它安裝好,在安裝時,要注意橡膠墊圈是否裝在接管的槽內,以防漏水。
  〔2〕流量計的接口,可用配套的ABS塑料管,或用PVC塑料管,用專用膠水粘合連接,也可用塑料法連接后,再和金屬法蘭連接。
  〔3〕流量計必須垂直安裝,應無明顯傾斜,其安裝高度,應便于對浮子的讀數,讀數時,視線與浮子應水平!惨话銟藴剩盒栌玫淖罴蚜髁繛榱髁坑嬜畲罅髁康50%-70%,盡量不要用到最高數!
  〔4〕在儀表的上下游進出口應保證有5倍儀表口徑的直管段。
  〔5〕被側流體壓力須穩定,如流體太力不穩定,會(huì )造成浮子波動,不能正確測量,流量計上游應設置緩沖器或定值器。
  〔6〕塑料管轉子流量計應垂直安裝,流量計中心線與鉛垂線的夾角不應超過5度。
四、使用
  〔1〕儀表使用時,應先緩慢開啟上游閥門至全開,然后用流量計下游的調節閥調節流量。儀表停止使用時應先緩慢關閉上游閥門,然后再關閉儀表下游的流量調節閥。
  〔2〕儀表的示值在刻線的中見,依浮子升起的高度由浮子的標尺處讀出示值。
  〔3〕當錐管和浮子粘污時,應及時清洗。
  〔4〕定期檢查流量計的誤差,一旦超出規定誤差,應調換浮子和錐管,或者重新標定以得到更好的精度。
  〔5〕被測流體與流量計標定介質不一致時,需對示值按進行修正。由下式表示QS=QN  QS=實際流量 Qn=流量計讀數示值 ρn=流量計標定時的介質密度ρs=被測介質的密度 ρf=浮子材料的密度
LZB-(  )S短管型技術參數

口徑
型號
流量范圍
L(mm)
D1(mm)
D2(mm)
接插
管螺紋
15
LZB-15S
10-100L/h
200
Ø20
G1/2”
Ø45
16-160L/h
25-250L/h
40-400L/h
60-600L/h
25
LZB-25S
100-1000L/h
226
Ø32
G3/4”
Ø68
160-1600L/h
250-2500L/h
300-3000L/h
32
LZB-32S
400-4000L/h
288
Ø40
G1”
Ø74
600-6000L/h
50
LZB-50S
1-10M3/h
341
Ø63
G1-1/2”
Ø98
1.6-16M3/h
65
LZB-65S
5-25M3/h
430
Ø75
G2”
Ø122
8-40M3/h
12-60M3/h

LZB-(  )S長管型技術參數

口徑
型號
流量范圍
L(mm)
D1(mm)
D2(mm)
接插
管螺紋
15
LZB-15S
10-100L/h
280
Ø20
G1/2”
Ø45
16-160L/h
25-250L/h
40-400L/h
60-600L/h
25
LZB-25S
100-1000L/h
380
Ø32
G3/4”
Ø68
160-1600L/h
250-2500L/h
300-3000L/h
50
LZB-50S
0.4-4M3/h
435
Ø63
G1-1/2”
Ø98
0.6-6M3/h
1-10M3/h
1.6-16M3/h

LZB-(  )S法蘭型技術參數

口徑
型號
流量范圍
連接高度
100
LZB-100S
8-50M3/h
555
14-90M3/h
16-120M3/h
125
LZB-125S
25-150M3/h
555
25-180M3/h
25-200M3/h
150
LZB-150S
25-150M3/h
555
25-180M3/h
25-200M3/h
